一、惡臭氣體在線監測系統產品功能介紹
1.監測設備可同時監測復合惡臭氣體（OU）、空氣中的揮發性有機氣體（TVOC）、硫化氫、氨氣、氣象參數（溫度、濕度）。
2.監測設備具有良好的抗干擾能力，具備停電來電自恢復功能。具有防水、防塵設計，支持GPRS無線通訊。
3.監測設備需符合《污染物在線監控（監測）系統數據傳輸標準》HJ212-2017。
4.監測設備具備報警功能并采用一體化設計，可實現本地監測因子的超標燈光報警功能。
5.監測設備具備本地及遠程標定功能，帶預處理系統（除塵、水汽等雜質）一鍵消音。
6.監測設備主界面顯示近60秒實時曲線，濃度數值采用數字及圖形的顯示方式。
7.監測設備可采用立桿、壁掛安裝方式。
8.生命周期管理系統，系統對主要元器件進行生命管理，可根據設置的剩余壽命進行報警提示；
9.設備需配置彩色觸摸屏，便于調試操作；
10.設備具備可拓展GPS定位功能，監測數據可與GPS定位信息關聯存儲；
11.具備高性能工業級無線模塊；具備高性能工業級16/32位通信處理器；具備完備的防掉線機制，保證數據終端永遠在線；RS232/RS485接口。
12.信號輸出：4G無線傳輸功能、RS-485
13.工作電源：AC220V±10%，50HZ，5A
14.工作溫度：-30~70℃（指處理器部分）
15.工作濕度：0~90%RH
16.內置4G無線通信模塊，可對無線傳輸數據發送間隔，發送IP/域名地址進行設定和修改，支持HJ212協議。無縫對接客戶及環保局平臺，上次"實時"、"分鐘"、"小時"、"日"數據。
二、惡臭氣體在線監測系統產品技術參數
惡臭氣體在線監測系統技術參數 | |||||||
產地 | 中國 | 品牌 | 風途科技 | 型號 | FT-EC08 | ||
序號 | 配置名稱 | 單位 | 數量 | 參數 | |||
1 |
主機 |
臺 |
1 | 檢測項目：氨氣、硫化氫、臭氣濃度、甲硫醇、三甲胺、二硫化碳、甲硫醚、二甲二硫、苯乙烯。（根據客戶需求而選擇監測因子） | |||
1.1 |
包括電化學、PID光離子、金屬M(fèi)OS傳感器； |
套 |
1 | ⑴、電化學傳感器分別對應檢測： 常規四參： 氨氣：(0～10)ppm； 硫化氫：(0～20)ppm； TVOC：(0～20)ppm；臭氣：(0～1000)OU 標準八參： 氨氣：(0～10)ppm； 硫化氫：(0～20)ppm； 甲硫醇：(0～20)ppm；甲硫醚：(0～20)ppm； 二甲二硫：(0～20)ppm； 二硫化碳：(0～20)ppm； 苯乙烯：(0～10)ppm；三甲胺：(0～10)ppm； ⑵、誤 差： FS.≤±5% ⑶、環境溫度：-20℃-+50℃。 ⑷、環境濕度：0-95%RH。 （根據客戶需求而選擇監測因子） | |||
1.2 | 進樣控制泵系統 | 套 | 1 | (1) 進樣流量： 400-600 毫升/分鐘，內置采樣系統。 (2) 內置采樣系統：內置無刷氣泵采樣 | |||
1.3 | 過濾器 | 套 | 1 | 小型疏水器（過濾大氣中微量粉塵及水汽） | |||
1.4 | 其他附件 | 套 | 1 | 連接管件等 | |||
2 | 數據傳輸系統 | 臺 | 1 | (1) 外形尺寸：91*58*22mm； (2) 設備重量：300g； (3) 支持 TD-SCDMA、WCDMA、EVDO、CDMA、GPRS | |||
3 | 防雨保護箱 | 臺 | 1 | 尺寸：410*272*540mm 材質：冷軋板，表面噴涂白色 | |||
4 | 立桿 | 套 | 1 | 尺寸：1200mm 材質：鍍鋅管，表面噴涂白色 | |||
5 | 顯示屏 | 套 | 1 | 內置5寸觸摸屏幕 氣體濃度數值采用數字及圖形顯示方式 | |||
三、惡臭氣體在線監測系統產品特色
應用環境
污水處理廠
再造煙葉廠
垃圾填埋場
垃圾中轉站
化工及工業園區
四、產品安裝
風途科技惡臭氣體監測系統產品施工安裝方案
HJ 664-2013環境空氣質量監測點位布設技術規范（試行）
1、安裝環境
安裝環境應盡量遵循環境監測系統的運行環境（包括環境溫度、環境濕度、環境壓力）要求。應盡量避免有機械震動、強電磁輻射、空氣（風速）流動過快以及環境溫度、環境濕度過高的區域。空氣的流速過快會影響檢測的響應時間和檢測結果，環境溫度、濕度過高會影響檢測結果和傳感器的使用壽命。
2、安裝位置
總體原則應考慮到被監測氣體擴散空間、風向、環境溫度、環境濕度、監測區域封閉性以及工藝壓力和周圍設備分布情況等因素。有人員值守或人員經常滯留的區域應優先考慮。
指導安裝
一、地基預埋，配預埋件施工

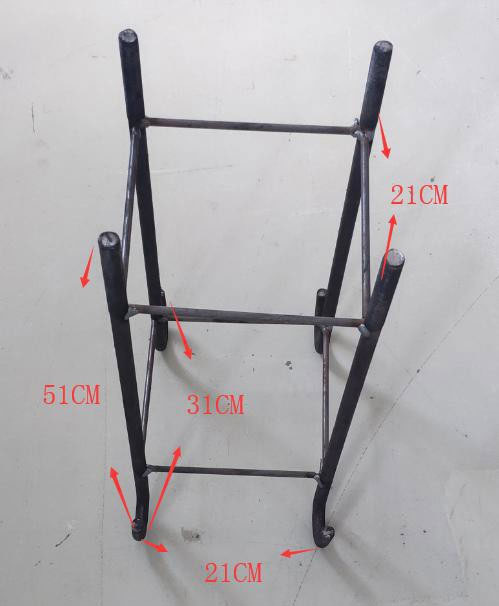

1、地籠中間框架為正方形21cm*21cm，高51cm，底部外邊勾與勾距離31cm，如圖1。預埋施工尺寸不低于50cm*50cm，深度40-43cm。
圖1
2、找準水平位置，以及合適方向放置預埋件，有一個正面方向朝南。澆筑預埋件時，注意不要把混凝土澆筑到穿線管內或者預埋件螺柱上。預埋件在土坑里位置要正，不要歪斜，并固定好預埋件，以防止?jié)仓炷習r，預埋件的位置發生變化。如圖2。
3、布線，根據訂單需求提前合理布線，包括電源線。如需要布線，澆筑混凝土前，需要先放置穿線管，常規為PVC材質的塑料管，直徑根據供電線纜尺寸自定。穿線管需高于預埋件中心預留孔5cm，另一端以能接到相應設備處為標準。
圖2
