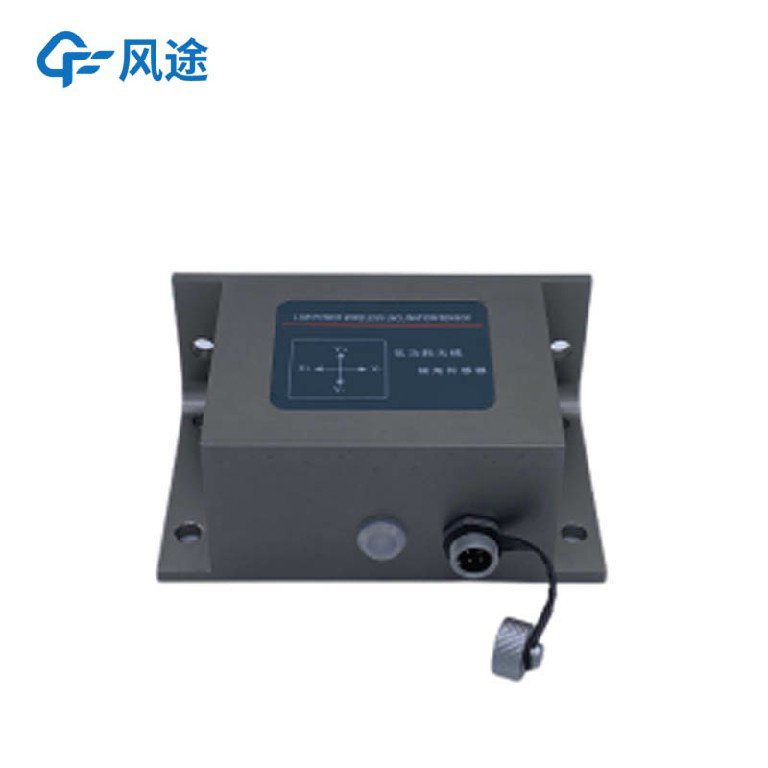

一、無線低功耗傾角計產品簡介
低功耗無線傾角傳感器、無線傾角計為一款高性能高集成的智能低功耗產品，其是一款基于NB-iot窄帶物聯網及4G/GSM傳輸?shù)膬A斜角度測量設備，具有其獨特性、創新性、高集成性，該產品選用目前最新的全網通物聯網無線芯片，配套物聯云平臺實現遠程數據采集、監控、分析、巡察、報警、歸類、地理位置定位、數據報表曲線下載，手機等移動設備APP軟件實現隨時隨地監控報警等功能的產品。采用標準的MODBUS/TCP標準通訊協議，該款產品以微處理器為核心，能可靠的實現傾角、水平位移、電量等信號的采集和處理，可實現數據定時上報及觸發上報等功能。

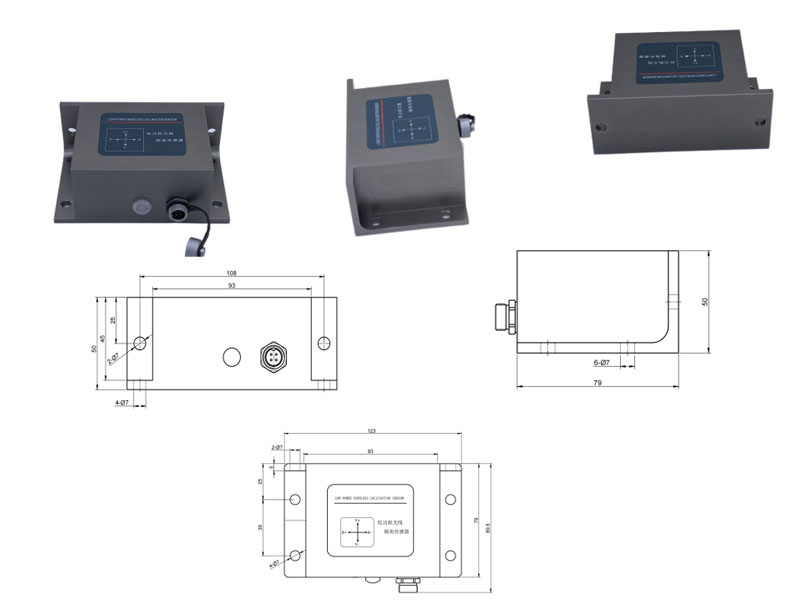

二、無線低功耗傾角計外觀尺寸
三、無線低功耗傾角計主要特性
雙軸傾角檢測
量程 ±30°
輸出接口RS485
工作電壓DC3.6V
定時上報及觸發上報
精度0.01°
自帶解算水平位移功能
分辨率0.001°
響應頻率100Hz
抗震性>20000g
寬溫工作-40～+85℃
防護等級IP67
四、無線低功耗傾角計應用領域
高壓電線塔桿監測
鐵路機車監測
綜合管廊
古樹、電塔
地鐵隧道、地災邊坡
橋梁、基坑測量
房屋、古建筑
五、無線低功耗傾角計技術參數
| 量 程 | 傾角±30° |
| 測量軸數 | 雙軸(X/Y) |
| 精 度 | 0.005~0.01° |
| 水平位移 | 內置解算 |
| 網絡制式 | NB-IoT（B1/B3/B8/B5/B20/B28）、4G GSM全網通 |
| 天 線 | 內置式 |
| 采樣間隔 | 可隨意設定，以秒為單位，如需實時采集時設為0 |
| 上傳間隔 | 可隨意設定，以分鐘為單位，最快1分鐘，如需實時在線設為0 |
| 喚醒模式 | 定時、觸發告警喚醒 |
| 配置模式 | 本地配置/遠程配置 |
| 上傳信息 | 傾角、水平位移數據，電池信息，網絡狀態，自檢狀態，信號強度，報警信息等 |
| 供 電 | 3.6V@19Ah一節+一節超級電容,可選擇外部供電 |
| 功 耗 | 待機電流≤50uA，發送平均電流≤100mA |
| 工作溫度 | -30℃～70℃ |
| 存儲溫度 | -40℃～85℃ |
| 振 動 | ≤3g/10Hz...150Hz（IEC 60068-2-6-2007） |
| 防護等級 | IP67 |
| 通訊 | RS485 |
| 外殼材質 | 鋁合金殼 |
| 安裝方式 | 水平安裝 |
