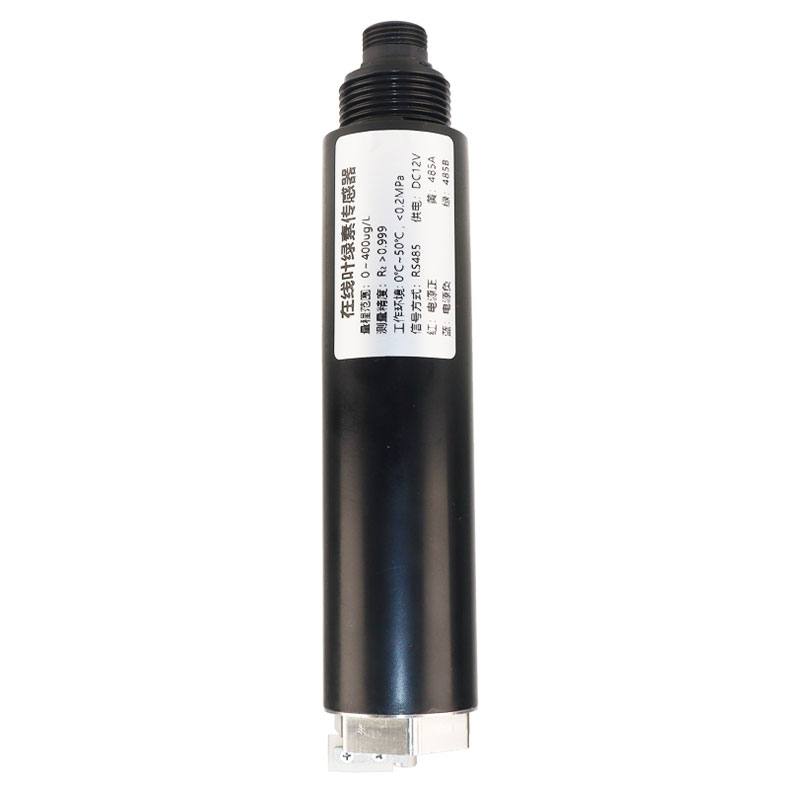

一．金屬款葉綠素傳感器工作原理
金屬款葉綠素傳感器是一種專門用來檢測葉綠素含量的設備，它的工作原理基于葉綠素的熒光特性和吸光特性。
在自然光或特定波長的光源照射下，葉綠素會吸收光能并發出熒光。這種熒光的強度與葉綠素的含量成正比，因此可以通過檢測熒光的強度來估計葉綠素的含量。
金屬款葉綠素傳感器的優點是可以實時、快速、無損地測量葉綠素含量，可用于河流、湖泊、池塘、海洋調查、養殖業、飲用水源、藻類和浮游植物狀況的研究、調查和監測。
二．金屬款葉綠素傳感器技術參數
| 測量原理 | 熒光法 |
| 量程范圍 | 0-400ug/L |
| 分辯率 | 0.01ug/L |
| 精度 | R2>0.999 |
| 溫度補償 | 自動溫度補償 |
| 自清潔功能 | 帶有自動清潔器，可防止生物附著，避免光窗污染，以保證長期監測依然具有穩定性；可設置自動清潔時間及清潔次數，功耗0.7W |
| 輸出方式 | RS-485（ModbusRTU 協議） |
| 存儲溫度 | -5℃~65℃ |
| 工作環境 | 0℃~50℃,<0.2MPa |
| 安裝方式 | 浸入式安裝，3/4NPT 安裝螺紋 |
| 線纜長度 | 5m |
| 功耗 | 0.4W,12V 供電 |
| 供電 | DC：12V～24V |
| 防護等級 | IP68 |
| 校準方式 | 兩點校準 |
| 外殼材質 | 316L不銹鋼 |
三．金屬款葉綠素傳感器尺寸/安裝

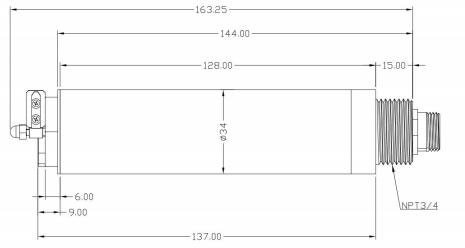

1.金屬款葉綠素傳感器尺寸圖
2.接線圖
線纜為4芯屏蔽線：
紅色線—電源線(12～24V)黑色線—地線(GND)
綠色線—485B黃色線—485A
3.安裝
1）現場可根據實際情況，選擇6分（3/4 NPT）螺紋固定安裝或
安裝配件支架安裝，或其他可將傳感器固定的安裝方式。
2）安裝優選固定式安裝，禁止拖鏈?zhǔn)桨惭b。
3）安裝時要充分考慮水流，液位變化，確保水流可橫穿光路，傳感器在水下10cm或更深處。
4）安裝距離要求：與側壁保持3cm以上，與底部保持10cm以上。
四．金屬款葉綠素傳感器維護和保養
1.維護日程
維護項目維護時間備注
清洗傳感器0.5～3天（無刷）4～8周（有刷）
傳感器檢查6個月
更換O型圈1～2年
2.保養方法
1）傳感器外表面檢查，用清水沖洗傳感器的外表面，如果仍有污垢殘留，請用濕潤的軟布進行擦拭，對于一些頑固的污垢，可以在水中加入一些家用洗滌液來清洗。
2）傳感器線纜檢查，檢查線纜外皮是否存在斷裂，正常工作時線纜不應緊繃。
3）測量窗口檢查，檢查是否有臟污，用無塵布進行擦拭。
4）傳感器校準可通過上位機軟件校準，也可以通過自已通過
RS-485發送MODBUS指令自行校準。
3.傳感器校準
3.1零點校準
用棕色燒杯量取適量蒸餾水，將傳感器垂直放在溶液中，傳感器前端離燒杯底部至少10cm，3～5分鐘待數值穩定后進行零點校準。
3.2斜率校準
將傳感器放置于標準溶液中，傳感器前端離燒杯底部至少10cm，3～5分鐘待數值穩定后進行斜率校準。
