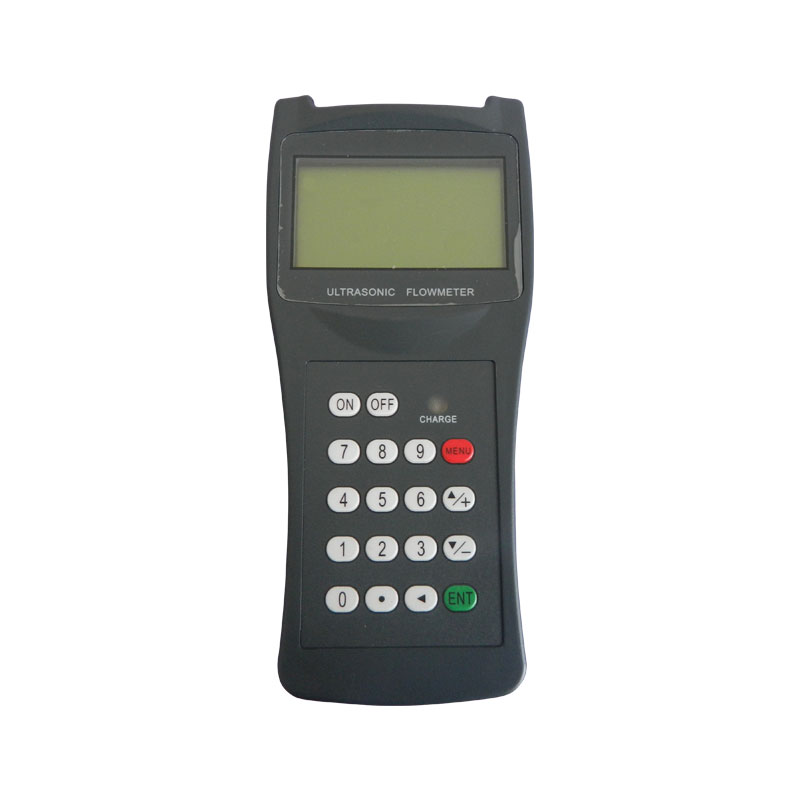

一、超聲波流量儀產品簡介
超聲波流量儀采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高；雙平衡信號差分發射、接收電路，可有效抵御變頻器、電視塔、高壓線等強干擾源的干擾；內置可充電鎳氫電池，可連續工作12小時以上；優化的智能信號自適應處理，用戶無需任何電路調整。
超聲波流量計大量的選用了世界著名半導體生產廠商，諸如：Philips, Maxim, Ti, Winbond 和Xilinx等。先進的電路設計、最新器件的選用、優秀的硬件設計加上中英文用戶界面友好的軟件設計，使超聲波流量計受到了廣大用戶的好評。
二、超聲波流量儀產品特點
* 大屏幕液晶顯示
* 非接觸式測量
* 內置數據記錄器
* 內置可充電電池
*高精度測量
* 測量范圍大
* 體積小，重量輕
* RS-232標準數據接口
三、超聲波流量儀工作原理
當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（唯一可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。
四、超聲波流量儀技術參數
| 線性度 | 0.5% |
| 重復性 | 0.2% |
| 準確度 | 示值的±1%，流速＞0.2 m/s |
| 響應時間 | 0-999秒,使用者任選 |
| 流速范圍 | ±32 m/s |
| 測量口徑 | 15-6000mm |
| 累積器 | 7位正、負、凈累積器 |
| 液體種類 | 各種能夠傳導超聲波的單一均勻的液體 |
| 安 全 性 | 設置值的鎖定，更改數據需解鎖 |
| 顯示 | 4×8中文或4×16英文 |
| 通信接口 | RS-232, 波特率75-57600,同時兼容富士超聲波流量計，也應用戶的要求兼容其它產品 |
| 傳感器電纜 | 標準為5m×2，也可加長為10m×2 |
| 電源 | 3節AAA內置Ni-H電池，每次充滿電可持續工作12小時，AC100-240V的適配器 |
| 數據記錄 | 內置數據記錄儀，可記錄2000行數據 |
| 手動累積器 | 7位，按鍵即可開始用于校準 |
| 外殼材料 | 阻燃ABS |
| 外形尺寸 | 210×90×30mm |
| 主機重量 | 500g包括電池 |
五、超聲波流量儀配置清單
| 名稱 | 數量 |
| 主機 | 1個 |
| 中型傳感器 | 2只 |
| 超聲波專用信號電纜 | 2根 |
| 數據線 | 1根 |
| 電源適配器 | 1個 |
| 超聲波專用耦合劑 | 1瓶 |
| 拉緊器 | 2根 |
| 卷尺 | 1個 |
| 說明書 | 1本 |
| 鋁合金保護箱 | 1個 |
